轉向節檢測解決方案
來源:三坐標,三坐標測量機,三坐標測量儀專業生產企業,三坐標維修改造-青島麥科三維測控技術股份有限公司
一、選用機型：Enjoy10128
三坐標,測量機,怎么用三坐標測量轉向節

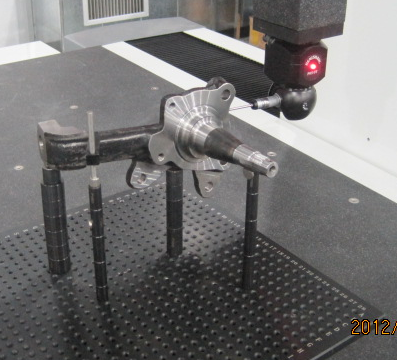

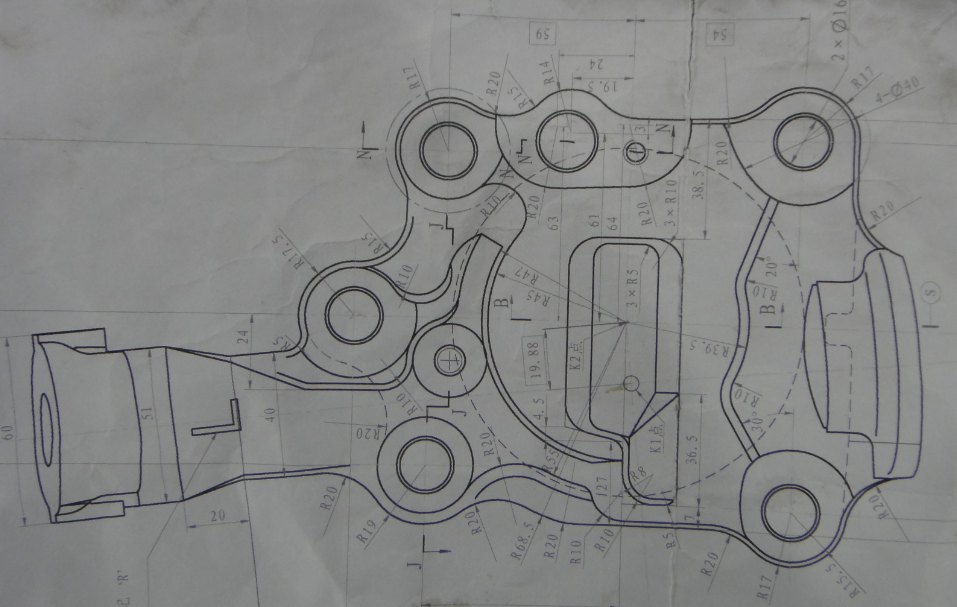

二. 零件特點
產品裝夾穩定可靠，在測量過程中產品不會因測量力發生移動或變形；一次裝夾位置盡量測量全部尺寸，如需翻轉產品，則考慮第二次裝夾的測量基準與第一次裝夾測量基準統一；裝夾時考慮測頭旋轉角度的范圍，使特殊位置孔方便測量。測針長度的選擇：根據測量點的位置和深度選擇加長桿的類別和長度；測針類型的選擇：根據最小孔的直徑選擇普通球測針。

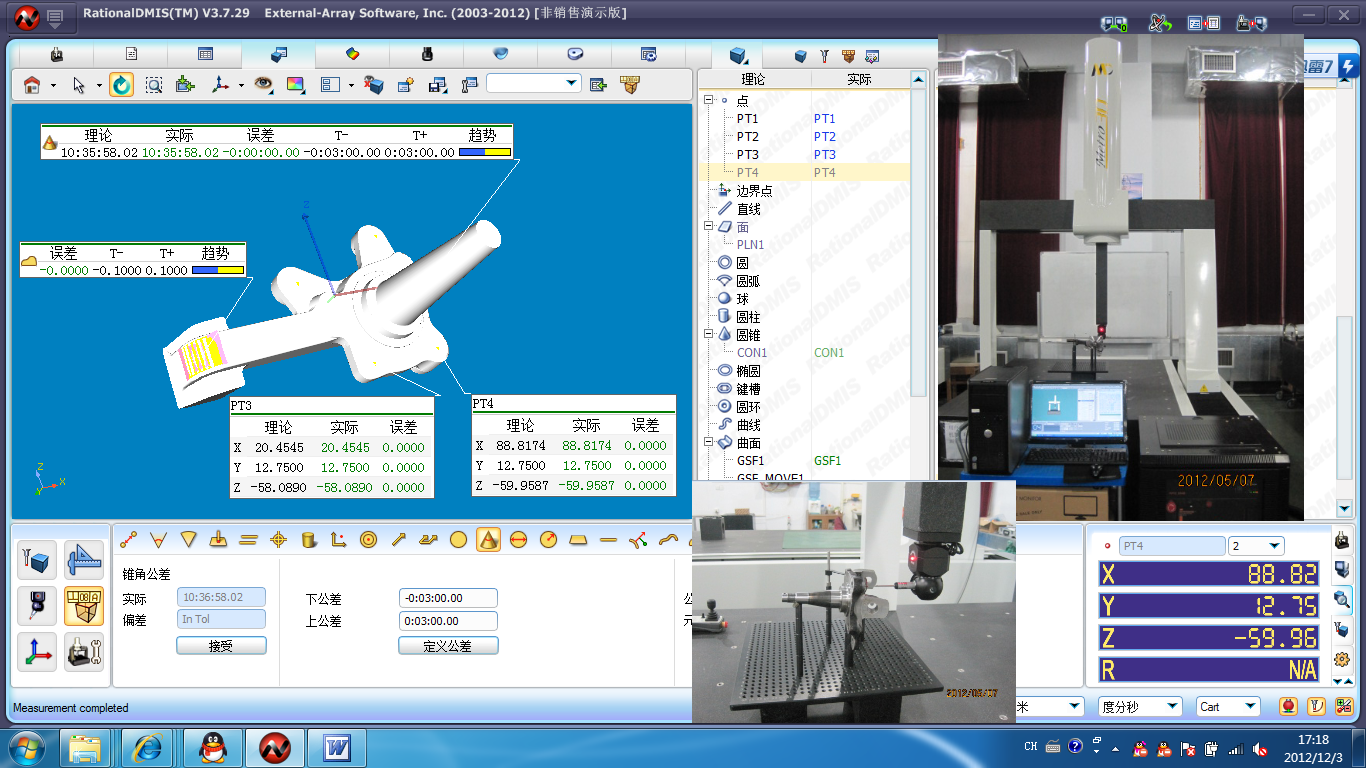

三、建立坐標系
建立零件坐標系的步驟：
（1）分別測量基準圓柱CYL1,大端面PLN1和直徑為12.5的孔PROJCI3＆PROJCI4
（2）基準圓柱CYL1確定零件坐標系Y軸
（3）直徑為12.5的兩孔連線確定零件坐標系Z軸
（4）基準圓柱CYL1和大端面PLN1的相交圓確定零件坐標系的原點。

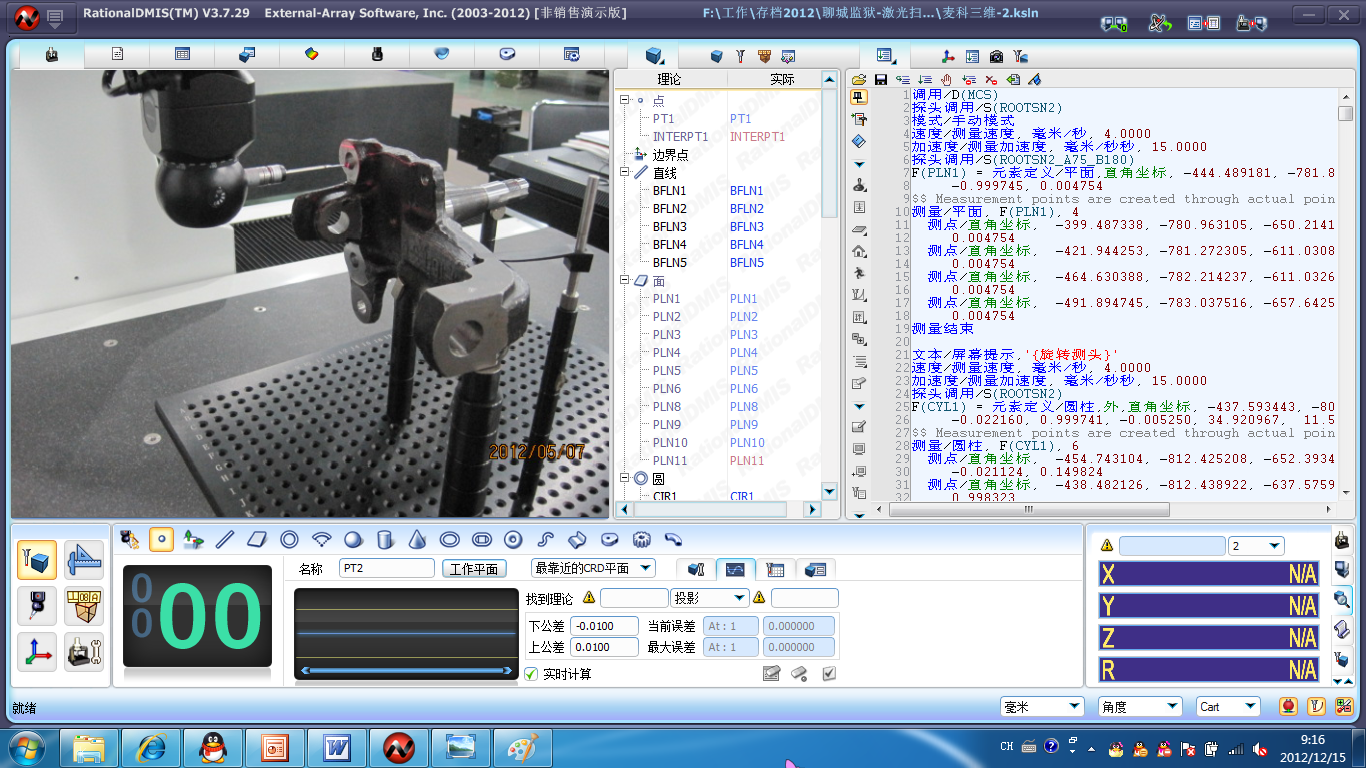

四、產品檢測過程
五、輸出報告示例
